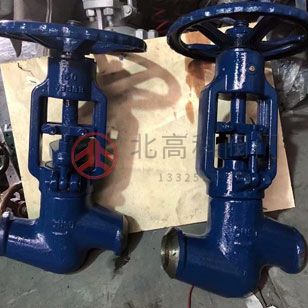

焊接截止閥|焊接閘閥

焊接截止閥與管路連接采用焊接式結構。密封面不易磨損、擦傷、密封性能好、壽命長。結構緊湊、啟閉性好、高度小、維修方便。適用于水、蒸油品管路上，具有耐高溫、

在線咨詢全國熱線
13325269761

焊接截止閥與管路連接采用焊接式結構。密封面不易磨損、擦傷、密封性能好、壽命長。結構緊湊、啟閉性好、高度小、維修方便。適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點。

具有結構緊湊，密封面不易磨損、擦傷；密封性能好，制造與方便；啟閉時閥瓣行程小，啟閉時間短；閥門高度小，工藝性能好和適用范圍廣等特點；是一種廣泛使用的截斷閥，用于截斷或接通管路中的介質，一般不用于調節流量。

適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

【執行標準】

設計標準：JB/T 3595/E101

結構長度：JIS E101

對焊端：ANSI B16.25

試驗與檢驗：JIS E101

壓力-溫度：JB/T 3595

產品標識：GB/T 12220

供貨規范：JIS E101

焊接截止閥主要零件材料

零件材料	材料牌號
閥　　體	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　蓋	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
閥　　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　　座	25 + STL	304	304
密封環 ( 墊片 )	增強柔性石墨 / 軟鋼
填　　料	增強柔性石墨
閥桿螺母	ZCuAl10Fe3 / D2

焊接截止閥

型號	公稱通徑 DN(mm)	尺　　寸　( mm )				重量 Kg
型號	公稱通徑 DN(mm)	d	L	H	Do	重量 Kg
J61Y-200	50	55	350	497	350
J61Y-200	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	57.6	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5焊接截止閥性能規范

焊接截止閥標準與規范

型號	公稱壓力 PN (MPa )	試驗壓力 (MPa )		適用溫度 (℃)	適用介質
		強度試驗	密封試驗
J61Y - 200	20.0	30	22	425	水蒸汽油品
J61Y - 250	25.0	37.5	27.5
J61Y - 320	32.0
