旋啟式止回閥產品簡述：
旋啟式法蘭止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。旋啟式法蘭止回閥適用介質為：水、油品、蒸汽、酸性介質等,產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

旋啟式止回閥產品特點：
旋啟式法蘭止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升到超過主系統壓力的輔助系統提供補給的管路上.旋啟式法蘭止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。 止回閥適用介質為：水、油品、蒸汽、酸性介質等。

主要特點： Chief features：
 1.中法蘭螺栓連接 1.Bolted bonnet
2.水平和垂直管線適用 2.For horizontal or vertical lines
 3.旋啟式或升降式閥瓣 3.Swing or lift type disc
4.標準法蘭連接 4.Flanged ends

旋啟式止回閥產品規范  Product Specification

旋啟式止回閥主要零部件材料 Main Part  Material

旋啟式止回閥主要外形和連接尺寸Main External And Connection

主要外形和主要連接尺寸Main External And Connection Dimension

旋啟式止回閥屬性

1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
 2,安裝前應將閥門清洗干凈，并清理在運輸過程中造成的缺陷。
 3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
 4,升降式垂直瓣止回閥應安裝在垂直管道上。
 5,升降式水平瓣止回閥應安裝在水平管道上。
 6,在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
 7,安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
 8,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上方流動。
 9,止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。

★旋啟式采用的標準：

本閥門在使用過程中，介質按圖示箭頭方向流動。
 1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
 2，閥體及閥瓣的密封面采用不銹鋼堆焊。
 3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定

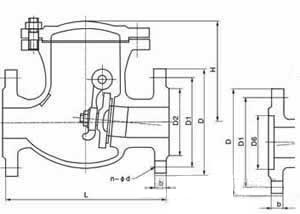

旋啟式止回閥H44W結構圖:
